Productnaam: | Vezeloptica DWDM | Schakelaar: | LC/UPC |
---|---|---|---|
Kabel: | 2.0mm | Lengte: | 1.0meter |
Haven: | 1x16 | Wavelenth: | C21~C36 |
Hoog licht: | sfp vezel optische zendontvanger,sfp zendontvangermodules |

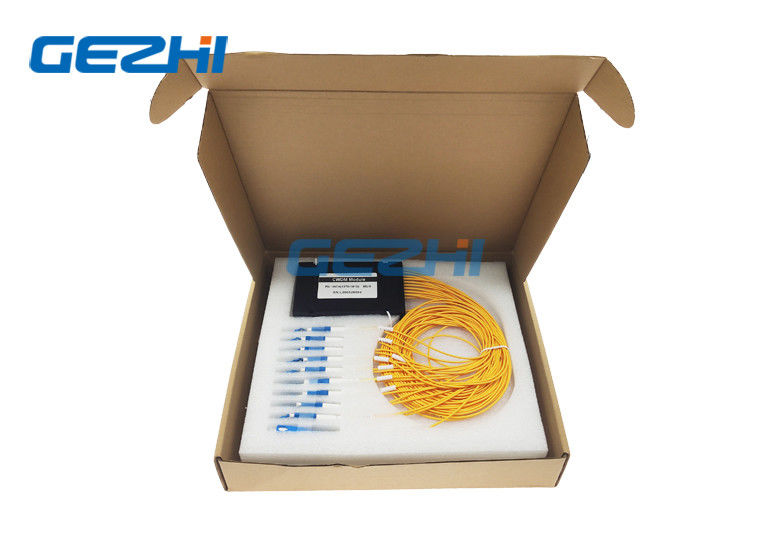

De Opticadwdm Module van de 16 Kanaalvezel
De DWDM-Modules combineren of verdelen bijzondere golflengten in één enkele vezel en zijn idee voor telecommunicatie en voorzien van een netwerk. DWDM-ITU standaard0.8nm/1.6nm die van het technologiegebruik tussen de golflengten, van 1529.55nm aan 1560.61nm uit elkaar plaatsen.
DWDM-de Module gebruikt thin-film deklaag en van het micro- de technologie opticapakket, zijn zij beschikbaar in twee belangrijke configuraties: De Multiplextelegraaf/Demultiplexer van DWDM (Mux/Demux) de modules en DWDM voegen/laten vallen Multiplextelegraaf (OADM) modules toe.
Eigenschappen |
Toepassingen |
|
|
De Specificatie van de de Opticadwdm Module van de 16 Kanaalvezel
Punt | Parameter | |||
Centrumgolflengte (NM) | ITUGrid | |||
Producteigenschappen | Mux of Demux of Mux&Demux | |||
Kanaalhoogte (NM) | 100G | 200G | ||
Kanaalpassband (@ -0.5db-bandbreedte (NM) | >0,3 | >0,5 | ||
Aantal kanalen (CH) | 4 | 8 | 16 | |
Toevoegingsverlies (dB) | ≤1.8 | ≤2.5 | ≤4.5 | |
Kanaalvlakheid (dB) | ≤0.5 | ≤0.5 | ≤0.5 | |
Aangrenzende isolatie (dB) | >30 | >30 | >30 | |
Niet aangrenzende isolatie (dB) | >45 | >45 | >45 | |
Polarisatie-afhankelijk verlies (dB) | <0> | |||
De Verspreiding van de polarisatiewijze (PS) | <0> | |||
Gerichtheid (dB) | >50 | |||
Terugkeerverlies (dB) | >45 | |||
Schakelaartype | LC/UPC of gespecificeerde klant | |||
Maximummacht (mw) | 500 | |||
Het werk temperatuur (℃) | -20~75 | |||
Opslagtemperatuur (℃) | -40~85 | |||
Pakkettype (mm) | ABS Doos, LGX-cassette, rek of aangepast | |||
Pakketgrootte (mm) | LGX: 201x256x44 of 155x100x29 | |||
Doos: 100x80x10 of 120x80x18 of 141x120x28 | ||||
Rek: 1U: 484x260x44 of 2U: 482x260x88 |
De kanalen maken van een lijst: Op ITU Net in c-Band
Kanaal | (GHz) | Golflengte (NM) | Kanaal | (GHz) | Golflengte (NM) |
C21 | 192100 | 1560.61 | C41 | 194100 | 1544.53 |
C22 | 192200 | 1559.79 | C42 | 194200 | 1543.73 |
C23 | 192300 | 1558.98 | C43 | 194300 | 1542.94 |
C24 | 192400 | 1558.17 | C44 | 194400 | 1542.14 |
C25 | 192500 | 1557.36 | C45 | 194500 | 1541.35 |
C26 | 192600 | 1556.55 | C46 | 194600 | 1540.56 |
C27 | 192700 | 1555.75 | C47 | 194700 | 1539.77 |
C28 | 192800 | 1554.94 | C48 | 194800 | 1538.98 |
C29 | 192900 | 1554.13 | C49 | 194900 | 1538.19 |
C30 | 193000 | 1553.33 | C50 | 195000 | 1537.40 |
C31 | 193100 | 1552.52 | C51 | 195100 | 1536.61 |
C32 | 193200 | 1551.72 | C52 | 195200 | 1535.82 |
C33 | 193300 | 1550.92 | C53 | 195300 | 1535.04 |
C34 | 193400 | 1550.12 | C54 | 195400 | 1534.25 |
C35 | 193500 | 1549.32 | C55 | 195500 | 1533.47 |
C36 | 193600 | 1548.51 | C56 | 195600 | 1532.68 |
C37 | 193700 | 1547.72 | C57 | 195700 | 1531.90 |
C38 | 193800 | 1546.92 | C58 | 195800 | 1531.12 |
C39 | 193900 | 1546.12 | C59 | 195900 | 1530.33 |
C40 | 194000 | 1545.32 | C60 | 196000 | 1529.55 |
C61 | 196100 | 1528.77 |
De Opticadwdm Module die van de 16 Kanaalvezel tot Informatie opdracht geven
Kanaal het Uit elkaar plaatsen | Configuratie | Nr van Kanalen | Vezeltype | Vezellengte | Schakelaar | Verpakking |
1=100GHz 2=200GHz |
M=Mux D=Demux MD=Mux+Demux Aangepaste X= |
04=4Channel 08=8Channel …… 16=16Channel 18=18Channel Aangepaste X= |
0=250um 1=900um 2=2.0mm 3=3.0mm Aangepaste X= |
0=0.5m 1=1m 2=1.5m 3=2m Aangepaste X= |
0=None SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC LP=LC/UPC LA=LC/APC Aangepaste X=
|
A=ABS doos L=LGX doos R1=1U19 het“ Rek zet op Aangepaste X= |
